錫膏印刷脫膜速度過快過慢有什么影響?
錫膏印刷脫膜速度過快過慢有什么影響?
錫膏印刷是smt生產的必備工序，位于smt產線的最前端，錫膏印刷的質量直接影響后續焊接的品質，因此錫膏印刷是非常重要的工序。
錫膏印刷脫模的工作原理
pcb通過自動上板機和接駁臺流入到錫膏印刷機的工作臺，工作臺抬升到離鋼網大概3mm的距離（就是指pcb與鋼網的間隙保持在3mm左右），然后錫膏印刷機刮刀來回刮一遍，就可以將錫膏通過鋼網漏印到pcb指定焊盤位置，然后工作臺就會降落到接駁臺的輸送位置流到下一站（SPI檢測），這個動作就是稱之為錫膏脫模。
延伸閱讀：
SMT貼片加工錫膏印刷機如何將錫膏印刷于PCB電路板
錫膏脫模速度過快過慢的影響

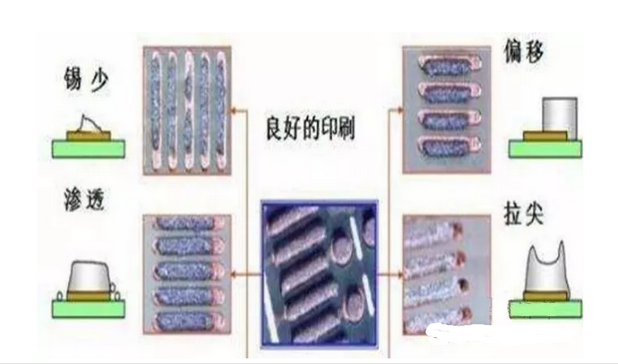

錫膏脫模過快過慢都會導致錫膏印刷不良，過慢就可能會在鋼網底部殘留錫膏以及拉尖，造成焊盤上錫膏的錫量平整度不一，從而導致多錫、連錫甚至錫珠的品質不良，過快則會導致焊盤錫膏位不飽滿出現塌陷或者移位不良，從而導致虛焊假焊。下圖就是錫膏拉尖、便宜、少錫等不良現象圖。
延伸閱讀：
錫膏印刷機印刷少錫和拉尖原因
圖片來源于網絡
錫膏印刷該怎么檢測不良
錫膏印刷不良會影響焊接的品質，業內70%以上的不良都是因錫膏印刷原因?qū)е拢虼嗽阱a膏印刷完后使用SPI檢測機檢查錫膏印刷的質量，在前期就將不良檢測出來，降低后面焊接不良引起的品質問題，可以大量節省人力物力財力（因?yàn)樵趕pi檢測不良可以直接從線體上將pcb取下來，直接洗去錫膏即可，省時省力；如果到后面焊接再發現品質問題，維修成本就會更高，甚至?xí)霈F(xiàn)報廢整片板子。）
以上就是關于錫膏印刷脫膜速度過快過慢有什么影響的話題，我司銷售各類品牌的錫膏印刷機，如你有需求，歡迎聯系我們
