回流焊過程會中出現哪些故障？
回流焊過程會中出現哪些故障？

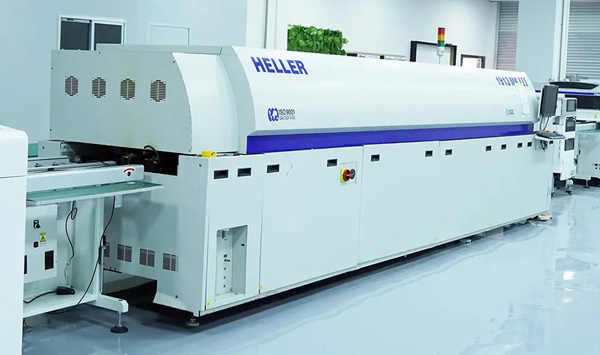

回流焊，作為電子制造業中不可或缺的精密設備，對于SMD的焊接起著至關重要的作用。然而，在實際應用中，它也可能遭遇一系列故障，影響焊接質量。以下是幾種常見的回流焊故障及其潛在原因分析，希望能幫助您更好地理解并應對這些問題。
1、程序設置誤區：工藝參數的設定，如溫度曲線、焊接時間及風速等，若未能精準匹配實際焊接需求，同樣會影響焊接效果。
2、PCB設計考量：不合理的PCB設計，如焊盤布局不當、元件排列不合理等，也會對焊接質量造成不良影響，增加故障發生的幾率。
3、焊接不牢固：這往往源自溫度控制的偏差、焊接時間的不足或過度，以及助焊劑的不恰當使用。任何一個環節的微小失誤，都可能導致焊點強度不達標。
4、橋接現象：當焊料過量或印刷過程中操作不當，焊料容易在相鄰的焊盤間形成連接，造成短路，即所謂的“橋接”。
5、冷焊困擾：焊接溫度不足或時間過短，使得焊點未能充分熔化，直接導致焊點強度低下，影響產品的可靠性和耐用性。
6、波峰焊挑戰：在波峰焊工藝中，波峰的形狀、溫度及移動速度若調整不當，將直接影響焊點的質量，造成一系列質量問題。
7、設備故障頻發：加熱元件損壞、風扇停止工作或傳感器失靈等，都是導致回流焊設備無法正常運行的常見原因。
8、球焊難題：焊料異常形成球狀而非理想的平坦焊點，這背后可能隱藏著焊接溫度過高、焊料與基板不兼容或助焊劑選擇不當?shù)膯栴}。
9、氧化現象：焊接完成后，焊點表面若出現氧化，會顯著降低接觸性能，這通常是因?yàn)楹附迎h(huán)境中的氧氣未能得到有效控制。
10、虛焊隱憂：PCB板上偶爾出現的焊點不完整或缺失，很可能是焊接過程中焊料供給不足或氣流控制不當所致，給產品質量埋下隱患。
為有效應對上述故障，建議采取以下措施：定期檢查并校準設備設置，及時維護回流焊設備部件；優化焊接工藝參數，確保它們符合實際需求；同時，加強對PCB設計的審查，確保設計的合理性和科學性。通過這些努力，我們可以顯著提升回流焊的焊接質量，保障產品的可靠性和穩定性。
