產品介紹

SMT全自動飛針首件機 首件測試儀

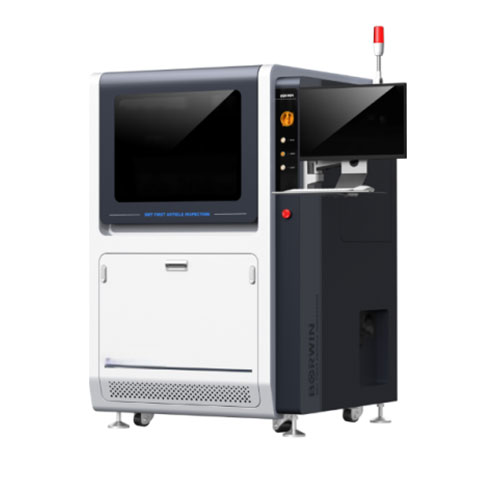

SMT全自動飛針首件機（BW-FAI450)

相機像素：500萬

工控計算機：7-9代+32G內存+256G固態+1T機械

操作系統及是否正版：是

LCR電橋

測試頻率：20Hz～300KHz

基本精度：≥0.05%

測量顯示范圍："L:0.01nH～9999.9H C:0.00001pF～9.9999F R:0.01mohms-99.9999Mohms"

測試軟件自動控制選擇測量檔位及參數

可檢元器件尺寸：英制01005及以上元器件尺寸（無需換針，一組探針完成）

檢測的電路板：SMT爐前電路板(膠紙板、紅膠板)。

PCB尺寸范圍：L款：50X50mm~350X450mm

PCB上下凈高：PCB上面：≧30mm，PCB下面：≧40mm

檢測效率：1秒/個（穩定測試，不虛標）

直通率：98%以上

放板裝置：氣動方式，可調寬，自動固定PCBA，支持帶載具測試

測量探針：配備一組4頭探針；無需換針，針對精密電阻、電容四線法測量.（精確測量，不需要軟件補償)

運動控制方案：絲桿+運動控制卡

復測方案：自動二次視覺糾偏復測+人工手動復測，可通用一臺電橋

檢測覆蓋類型：數據類：BOM用量錯、位置重復、XY坐標漏定義、多定義

電路板：多貼、缺件、錯件、反向、側翻、偏移、旋轉等

檢測軟件功能：

檢測程序編程

1、編程所需資料：BOM、坐標,文件格式支持Excel，TXT；

2、常規編程時間≤5分鐘；

3、設備具備BOM自檢功能，對元件用量與位置數量是否匹配，位置是否有重復做檢驗；

4、自動識別元件規格信息；

5、四點定位，實現實物圖的定位跳轉；

6、從視覺模板庫中根據料號自動生成模板，或通過拉框制作新的視覺檢測模板。

生成規格圖：在圖紙和實物圖上都可以生成規格圖，圖紙和實物圖可實現同步跳轉，方便實物與圖紙同時參照。

SMT全自動飛針首件機檢測方式

1、滿足全檢、按料號檢測、按物料種類、按站位表檢測等多種抽檢方式。

2、自動測試電阻、電容類元件電性參數，無需人工夾測。

3、自動絲印對比檢測，一鍵完成絲印檢測。

4、自動多件檢測，自動檢測空貼位是否存在多件。

5、元件偏移時，軟件可通過視覺自動識別元件位置，自動糾偏元件位置后再進行二次測量，提高測量的精度和直通率；

6、支持人工判定，且具備防呆功能；人工判定時，只有值在最大誤差范圍內才允許判過，允許人工通過NG元件的最大誤差范圍需最高權限才能調整；也可設定當實測值超過標準值一定比率時不允許人工判定。

7、可識別二極管極性，發光二極管（LED）有點亮功能；"

空貼檢測：利用激光檢測空貼，無損檢測

復測方案：自動二次視覺糾偏復測+人工手動復測，可通用一臺電橋

換料取樣檢測：支持中途換料取樣檢測，并保存檢測記錄。

替代料添加：同一料號不同替代料添加后可自動匹配；

ECN變更改規格    支持ECN變更，并提供品質履歷功能，記錄產品發生的品質事件，為后續產品品質維護和人員培訓提供便利。

新舊BOM表比對

新舊BOM比對，可以直觀地看到兩個BOM之間的差異，并能輸出差異報告。

圖像自動識別功能

1、可以針對檢測需求采用多種特征方式進行對比檢查，單個字符比對、整體字符、極性點比對等。

2、同一料號可以對應多個標準圖片，或者多個特征點；

3、電阻類元件一鍵識別檢測，可不用制作模板，檢測速度快；

4、所有帶絲印器件可使用OCV和OCR技術進行自動比對，并可自動判定方向，絲印以及極性。

5、提供多種檢測方法，分別是僅OCV，僅OCR，OCV優先，OCR優先，提升檢測效率和減少單一視覺檢測算法產生的誤判；

6、檢測OK后可以保存為標準樣品，建立元件的標準模板存于元件庫中，下次檢測相同料號或相同機種時可直接調用，無需重復制作模板；"

報告追溯功能

1、自動生成檢測報告，并可自動將相同產品編號的檢測報告存儲在同一路徑下，無需額外整理。

2、可導出Excel、PDF檢測報告，有標準值、實測值、測試結果、測試時間、測試人，報告對NG器件、PASS器件和通過人工判定的爭議器件分開標記；

3、報告可顯示絲印器件實物高清圖像（全圖、元件標準圖、實測圖）。"

元件角度：支持0度-360度任意斜零件。

權限控制：具有分級密碼權限控制功能。

服務器模式："采用中心數據庫，具備服務器遠程控制及程序調試功能；可將多臺FAI數據集中統一管理，程序制作只需在其中一臺設備編程，所有設備均可使用。"

MES系統對接：免費開放通訊接口

軟件升級：軟件終身免費升級，免費遠程維護

設備尺寸：1122MM*1085MM*1683MM

設備重量：750KG

工作電源：AC220V15A50/60HZ
